En la ingeniería estructural moderna, el hormigón y el acero son a la vez maravillas estructurales y barreras electromagnéticas. En desarrollos de alta densidad y varios niveles, rascacielos y extensos complejos subterráneos de múltiples niveles, esta masa estructural presenta un entorno de propagación de radiofrecuencia implacable. Los marcos de comunicación convencionales obligan a los ingenieros y administradores de instalaciones a un compromiso ineficiente: aceptar las estrictas limitaciones físicas de línea de visión del hardware independiente desconectado, o comprometerse con costos operativos mensuales crecientes, tarifas de suscripción a la plataforma y zonas muertas estructurales profundas características de las redes Push-to-Talk over Cellular (PoC) dependientes de la tecnología celular.
Para romper con este compromiso de décadas, KangLong Radio introduce un cambio de paradigma arquitectónico. Mediante el despliegue de una red autónoma y descentralizada que elimina las dependencias de infraestructuras básicas, las operaciones industriales a gran escala pueden ahora lograr una cobertura total en topologías verticales y subterráneas extremas. Este documento técnico analiza la mecánica técnica, las reglas algorítmicas integradas y las estrategias de despliegue localizadas utilizadas para garantizar una conectividad fluida en un edificio de 22 plantas y un sótano de 9 niveles.
En la ingeniería de cobertura de radio tradicional, intentar establecer comunicaciones a través de un edificio de 22 pisos sobre el nivel del suelo y un complejo de sótanos reforzados de 9 niveles utilizando sistemas PMR analógicos estándar o DMR digitales implica importantes obstáculos físicos y financieros. Históricamente, el único método viable para garantizar la penetración a través de pisos de concreto tan gruesos ha sido la implementación de un Sistema de Antenas Distribuidas (DAS) interior o un extenso entramado de cables coaxiales.
NULOS DE BOTELLA EN LA INFRAESTRUCTURA ANALÓGICA Y DMR HEREDADA
Costos prohibitivos de capital y mano de obra: lograr la cobertura requiere que los equipos de ingeniería instalen verticalmente Cientos de metros de cables coaxiales de RF pesados y de baja pérdida o alimentadores radiantes con fugas a lo largo de las canalizaciones centrales. Esto exige perforaciones intrusivas a través de múltiples muros cortafuegos estructurales, un extenso enrutamiento de bandejas de cables y la despliegue de costosos divisores de potencia, amplificadores en línea bidireccionales (BDA) y acopladores. La implementación El proceso frecuentemente se extiende durante semanas, absorbiendo enormes presupuestos en mano de obra y estructuras estructurales. modificaciones. Además, cualquier falla física del cable u oxidación de la junta causada por la humedad subterránea puede aislar toda la red convierte la resolución de problemas dentro de conductos de hormigón ocultos en una tarea imposible.
LA VENTAJA DE LA MATRIZ INALÁMBRICA KANGLONG
Despliegue verdaderamente sin infraestructura: la arquitectura de malla ad-hoc LoRa de KangLong elimina el alimentador de RF vertical. líneas, cableado externo y ajustes estructurales en su totalidad. Porque cada nodo de relé se autoconfigura De forma inalámbrica, los plazos de implementación se reducen de semanas a cuestión de horas. No hay cables entre pisos que tender, no Cables que pelar y sin redes de ingeniería complejas que mantener. Este enfoque de cero elimina directamente el hardware. asignación y costos generales de mano de obra en más del 80%, lo que garantiza una topología de red altamente resiliente y adaptable que Se expande de forma natural siguiendo la distribución del edificio.
La capacidad de penetrar entornos estructurales profundamente blindados sin estaciones base centralizadas de alta potencia. Se basa en el protocolo LRAN (Long Range Automatic Networking) 1.0. Desarrollado por KangLong Radio, este Un protocolo de red digital personalizado convierte los terminales independientes en nodos de enrutamiento inteligentes y dinámicos.
El hardware subyacente combina un microcontrolador de la serie STM32F4 de grado industrial para algoritmos de alta velocidad. Ejecución con un motor transceptor de RF SX1278 ultrarresistente que opera en el espectro UHF de 400 a 510 MHz. En lugar de depender de topologías de malla de grado de consumo que sufren graves colisiones de paquetes de datos y latencia degradación durante la transmisión de voz, LRAN 1.0 introduce una matriz de codificación digital dedicada y una núcleo blando vocoder integrado impulsado por un motor de hardware WT2031. Esta configuración produce altamente
paquetes de voz digital comprimidos que logran una legibilidad absoluta incluso en condiciones de pérdida de señal extremas, registrando una tasa de error de bits (BER) inferior al 5% con un umbral de receptor ultrasensible de -120 dBm.

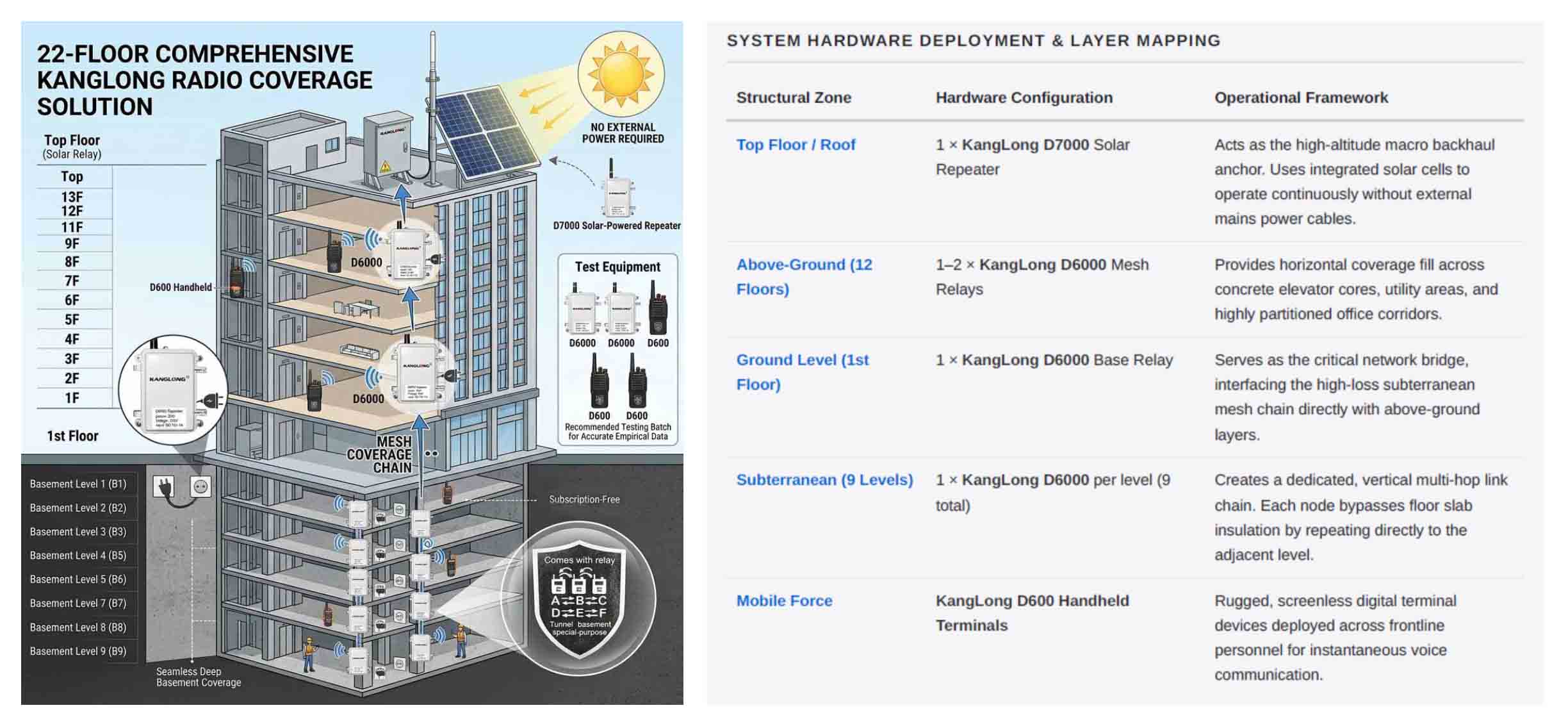

Superar la enorme atenuación estructural de un complejo de sótanos de 9 niveles requiere una estructura vertical continua. cascada inalámbrica. Se establece una topología lineal entre pisos mediante el despliegue de nodos descentralizados en puntos estructurales críticos. secciones transversales, lo que permite que las señales rodeen los obstáculos físicos y superen los límites estructurales.
Debido a que las losas de piso de hormigón armado neutralizan eficazmente las ondas de RF horizontales, una transmisión originada por El búnker subterráneo más profundo del nivel 9 del sótano no puede llegar directamente al aire libre. Bajo esta topología, el El relé D6000 del nivel 9 del sótano captura la señal localmente y la enruta verticalmente al relé del nivel 8. El paquete desciende en cascada, salto a salto, a través de las 9 capas del sótano hasta llegar al anclaje de transición del primer piso. Desde este Desde un punto de vista estratégico, el paquete se propaga hacia las estructuras superiores y se refuerza mediante el sistema solar autónomo D7000. Repetidor en el tejado, que garantiza completamente la seguridad del enlace de comunicación.
Un desafío principal en las redes de malla ad hoc es prevenir las tormentas de replicación de paquetes. Si cada nodo ciegamente Al retransmitir cada señal detectada, el espectro se enfrenta a colisiones de datos inmediatas y bloqueos de red. LRAN 1.0 Esto se soluciona mediante la ejecución de telemetría integrada en tiempo real en el procesador STM32F4. Cuando se configura en su modo de enrutamiento personalizado autónomo, cada dispositivo KangLong analiza los paquetes entrantes. atributos basados en condiciones de umbral estrictas:
Si (SNR ≥ SNR_Limit) Y (RSSI ≥ RSSI_Limit) → Omitir reenvío (ranura de red preservada)
Si (SNR < SNR_Limit) O (RSSI) < RSSI_Limit) → Iniciar matriz de reenvío dinámico
Los parámetros del sistema están optimizados de fábrica con un límite de relación señal/ruido (SNR_Limit) de 20 y una señal recibida. Límite del indicador de intensidad de señal (RSSI_Limit) de -70 dBm.
Por ejemplo, cuando un oficial de seguridad en el tercer piso se comunica con un miembro del equipo en el cuarto piso, El relé D6000 adyacente muestrea la ráfaga. La telemetría indica una relación señal/ruido (SNR) de 24 y un RSSI de -52 dBm. Reconociendo que los terminales portátiles tengan márgenes de enlace directo adecuados, el relé permanece silencioso, preservando el canal.
capacidad. Por el contrario, cuando un ingeniero de mantenimiento transmite desde una bóveda eléctrica blindada en el nivel 3 del sótano hasta A nivel del suelo, el D6000 de nivel 2 capta una señal atenuada registrando una relación señal/ruido (SNR) de 18. Debido a que la métrica cae por debajo del umbral variable (SNR) < 20), el motor de enrutamiento intercepta, digitaliza y retransmite instantáneamente el paquete, asegurando la penetración estructural sin pérdida de datos.
Si bien el modelado de software arquitectónico proporciona bases teóricas sólidas, las variables estructurales localizadas, como Las variaciones en la densidad de las barras de refuerzo, los recubrimientos de vidrio de baja emisividad y los conductos de acero de HVAC requieren una validación empírica en el mundo real para Garantizar la aprobación absoluta por parte del personal de campo.
Kit de validación de campo recomendado:
3 × Relés de malla KangLong D6000: Colocados en una cadena vertical a través de los subterráneos más aislados y
zonas a nivel del suelo para probar la estabilidad de la cascada de enlaces de múltiples saltos.
2 terminales portátiles KangLong D600: Desplegados como puntos de prueba itinerantes para rastrear la caída de la señal en los límites, Realizar pruebas de estrés en condiciones reales y supervisar las actualizaciones de los canales de transmisión de voz.
La utilización de este protocolo de pruebas permite a los equipos de ingeniería de instalaciones analizar las secciones transversales de atenuación reales, configurar modificaciones de software precisas y definir la ubicación física de los dispositivos. Este enfoque empírico garantiza un rendimiento óptimo de la red desde el primer día, evitando la sobredimensionamiento del hardware y asegurando un bucle de voz ininterrumpible y de misión crítica en toda la infraestructura empresarial multinivel.
Migrar a una topología de red inalámbrica ad hoc sin infraestructura representa una mejora operativa decisiva para los complejos industriales. Al reemplazar las extensas redes de cableado físico con nodos de enrutamiento autónomos gestionados algorítmicamente, las empresas eliminan las vulnerabilidades de las suscripciones recurrentes y los riesgos asociados a un único punto de acceso. Con KangLong Radio, las infraestructuras de comunicación críticas se integran de forma natural en su arquitectura estructural, ofreciendo una conectividad ligera, fiable y rentable diseñada para la era industrial moderna.
