Caso práctico: Mina de carbón a gran escala (a cielo abierto y subterránea)
En las operaciones diarias de las grandes minas de carbón, especialmente aquellas que combinan la minería a cielo abierto y subterránea, los puntos ciegos en la comunicación representan una amenaza constante para la producción segura y la coordinación eficiente:
Blindaje de alto ángulo en depresiones de minas a cielo abierto: A medida que las minas a cielo abierto se profundizan, forman enormes cavidades en forma de embudo. Imponentes paredes de roca ricas en minerales absorben y bloquean las ondas de radio, creando graves puntos ciegos entre el suelo de la mina y el centro de control en la superficie.
Obstrucción de la señal en túneles subterráneos complejos: Los túneles subterráneos se extienden a lo largo de cientos de metros con curvas complejas. Las señales inalámbricas tradicionales se debilitan rápidamente en las curvas porque no pueden viajar en línea recta.
Costes de infraestructura exorbitantes: Las marcas de telecomunicaciones tradicionales suelen proponer redes complejas con grandes estaciones base, kilómetros de cables de fibra óptica y enormes sistemas de respaldo de energía. Estos sistemas son lentos de construir y pueden sufrir daños por explosiones, deslizamientos de tierra o desplazamientos de minerales.
Interferencias electromagnéticas de maquinaria pesada: Los enormes camiones volquete, las excavadoras y las plataformas de perforación actúan como obstáculos físicos y generan ruido eléctrico, interrumpiendo las señales habituales de los walkie-talkies.
Uno de nuestros clientes agrícolas en Ghana, que gestiona una extensa explotación agrícola con vegetación densa, desarrolló una solución de ingeniería que puede adaptarse a entornos mineros:
Práctica de despliegue: tres KANGLONG D7000 Se desplegaron repetidores de malla autoorganizados alimentados por energía solar con cables de alimentación de baja pérdida de 20 metros. Antenas omnidireccionales de alta ganancia se instalaron en la parte superior de palmeras altas.
Evaluación de la eficacia: La elevación natural de las palmeras proporcionó una línea de visión clara y sin obstáculos. El cable de 20 metros permitió que las unidades principales D7000 permanecieran a nivel del suelo para facilitar la carga solar y el mantenimiento. El diseño evitó terrenos montañosos y una densa vegetación, ampliando así la cobertura de la señal.
Adaptación de antenas de gran altitud a entornos mineros
Aunque en las minas de carbón no hay palmeras, el concepto de combinar cables de alimentación largos y de baja pérdida con antenas de gran altura se puede transferir directamente a la infraestructura minera.

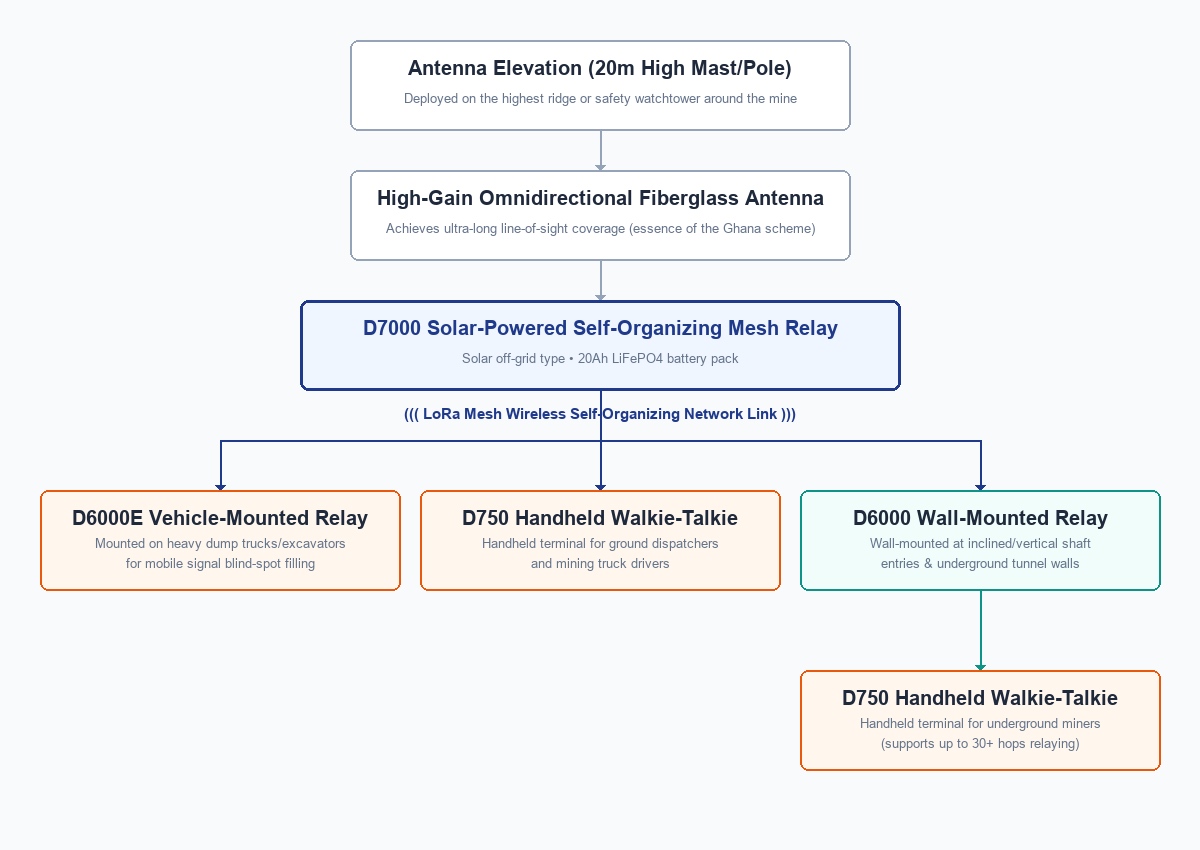

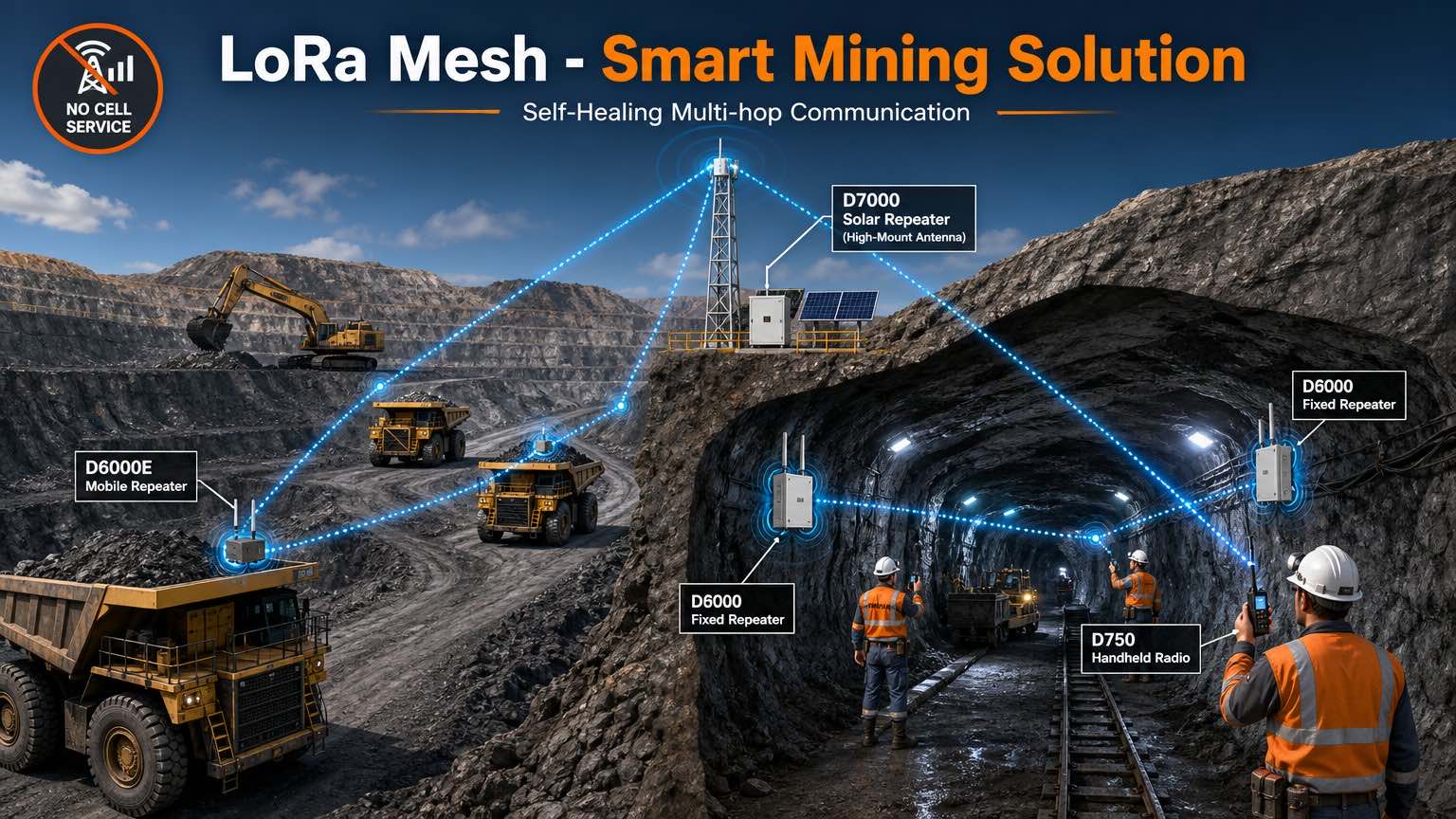

En lugar de depender de estaciones base de un solo punto, la arquitectura utiliza la tecnología de malla autoorganizada LoRa de KANGLONG para crear una red integrada de túneles aire-tierra autorreparable.
1. Punto más alto de la mina a cielo abierto: Nodo “Ojo en el cielo”
Equipo: Relé de malla autoorganizable alimentado por energía solar D7000 (para uso fuera de la red eléctrica).
Ubicación: La cresta más alta o una torre de observación de seguridad en el borde de la mina a cielo abierto.
Configuración: Batería de LiFePO4 de grado industrial de 20 Ah y panel solar de alta eficiencia.
Configuración de la antena: Utilizando un cable coaxial de alimentación de ultrabaja pérdida 5D-FB/7D-FB de 20 metros, se monta una antena omnidireccional de fibra de vidrio de alta ganancia en un mástil de acero de 15 a 20 metros o en la cima de una torre de observación, mientras que la unidad principal permanece a baja altura para facilitar el mantenimiento a nivel del suelo.
Función: Actúa como el nodo central de la red troncal, conectando las señales a través de la superficie, el fondo de la mina y los pozos subterráneos.
2. Cadena móvil de foso: Nodos de “comando móvil”
Equipo: D6000E relé inteligente montado en el vehículo y D6000R relé portátil.
Instalación en vehículos: El D6000E se puede instalar en camiones mineros de servicio pesado, como volquetes Caterpillar o Komatsu de 100 toneladas, y excavadoras. La señal se desplaza con la flota y cubre dinámicamente los frentes de extracción en movimiento.
Despliegue temporal en campo: El kit portátil D6000R se puede colocar en zonas de voladura de alto riesgo o frentes recién excavados. Su alta potencia de 18 W y su robusta carcasa a prueba de golpes proporcionan un punto de acceso de señal temporal.
3. Cadena de túneles subterráneos: “Puentes túnel”
Equipo: Relé fijo de pared D6000.
Entrada del pozo: Se instala un D6000 en la entrada del pozo. Un extremo se conecta de forma inalámbrica con el D7000 de la cresta, mientras que el otro extiende la antena hacia el interior del pozo.
Sistema de relés en cascada para túneles: Las unidades D6000 se instalan en las paredes del túnel cada 500 m a 1 km y se alimentan mediante la red eléctrica local del túnel. Los relés envían señales en cascada a los niveles más bajos de la excavación.
4. Capa de ejecución de terminal: Walkie-talkies “Smart Scout”
Equipo: D750 walkie-talkie portátil inteligente y autoorganizable (8W).
Usuarios: Camioneros, mineros, operadores de centralita e inspectores de seguridad.
Tecnología principal: Cada D750 funciona no solo como un dispositivo portátil, sino también como un nodo de retransmisión micromóvil.
Enrutamiento multisalto: Una señal D750 puede saltar a través de repetidores D6000 en túneles, el D6000 de entrada y el D7000 de superficie. El estudio de caso indica que admite más de 30 saltos (más de 30 redirecciones), lo que permite mantener el contacto de voz con la sede central desde ubicaciones subterráneas profundas.
Dimensión de comparación | Solución de malla KANGLONG LoRa | Soluciones de marca tradicionales |
Dependencia de la infraestructura | No se requiere excavación ni tendido de cables. Los equipos fuera de la red eléctrica se pueden ubicar y ajustar de forma flexible. | A menudo dependen de redes troncales de fibra óptica cableadas y de fuentes de alimentación fijas de alto voltaje. |
Costo de despliegue | Excelente relación calidad-precio, sin necesidad de complejas obras de ingeniería. | Puede implicar la planificación de la red, la ingeniería de las estaciones base y costes de construcción sustanciales. |
Supervivencia de la red | Red de malla autorreparable. Si un repetidor se daña, la red puede redirigir el tráfico a través de otros camiones o dispositivos portátiles. | Las arquitecturas de punto único pueden aislar los dispositivos secundarios cuando una estación base o un cable principal resultan dañados. |
Alcance ultralargo | Admite más de 30 saltos y se puede combinar con el despliegue de antenas a gran altitud. | El estudio de caso describe sistemas típicos que solo admiten retransmisión de uno o dos saltos. |
La comunicación en la mina debe validarse en entornos físicos. Para verificar cómo se adapta la solución a una topología de mina específica, el estudio de caso recomienda comenzar con los siguientes kits de prueba originales:
Kit de prueba “Caballería de Hierro de Superficie”: Tres dispositivos portátiles D750 para operadores en el foso y el borde, además de un relé vehicular D6000E montado temporalmente en un camión volquete pesado para probar la cobertura móvil de punto ciego.
Kit de enlace completo "aire-tierra": Un relé solar aislado D7000 con un cable coaxial de 20 metros, montado en la torre más alta para verificar la proyección descendente de la antena a gran elevación; tres unidades portátiles D750; y un relé fijo D6000 en la entrada del pozo para verificar la conexión entre el subsuelo y la superficie.
¡Proteja las operaciones mineras con una red de comunicación de alto rendimiento, resistente y sin cables, diseñada para la seguridad minera en el mundo real!
Las siguientes preguntas frecuentes se complementan con el estudio de caso para el análisis con clientes y la evaluación preliminar de la solución. La cobertura final, el montaje, la alimentación eléctrica y el cumplimiento de las normas deben confirmarse mediante una inspección in situ y una prueba de implementación.
1. ¿Para qué escenarios mineros está diseñada esta solución?
Está diseñado para minas de carbón a gran escala que combinan operaciones a cielo abierto y subterráneas, donde pozos profundos, paredes de roca, túneles complejos, equipos en movimiento e infraestructura dañada pueden crear puntos ciegos de comunicación.
2. ¿Cómo conecta la solución las zonas a cielo abierto con las zonas subterráneas?
La arquitectura propuesta de comunicación aire-tierra-túnel utiliza un nodo troncal D7000 de gran altura, repetidores D6000 en la entrada del pozo y a lo largo de las paredes del túnel, repetidores móviles D6000E/D6000R en la fosa y terminales portátiles D750 en la capa de usuario. En conjunto, estos nodos forman una red de comunicación multi-salto entre la fosa, la sede central en superficie, la entrada del pozo y las áreas de trabajo subterráneas.
3. ¿Por qué instalar la antena a una altura considerable sobre el suelo?
Una posición de montaje elevada mejora la visibilidad sobre la mina y reduce la obstrucción causada por las paredes y el terreno. En el diseño propuesto, un cable de alimentación de baja pérdida de 20 metros permite montar la antena en un mástil o torre de observación de 15 a 20 metros, mientras que la unidad principal D7000 permanece accesible a nivel del suelo.
4. ¿Puede el D7000 funcionar sin alimentación de la red eléctrica?
El estudio de caso especifica que el D7000 es un relé autónomo alimentado por energía solar, con una batería LiFePO4 de grado industrial de 20 Ah y un panel solar de alta eficiencia. La autonomía real depende de las condiciones solares locales, la configuración del equipo y las condiciones de funcionamiento, y debe validarse in situ.
5. ¿Cómo responde la red si un relé resulta dañado por explosiones o actividades mineras?
La arquitectura está diseñada como una red de malla autorreparable. Si un repetidor resulta dañado, la red puede buscar rutas alternativas a través de otros repetidores disponibles, vehículos mineros o dispositivos portátiles, en lugar de depender únicamente de una estación base fija.
6. ¿Cuál es la función del relé D6000E montado en el vehículo?
El D6000E amplía su cobertura desplazándose con camiones mineros o excavadoras de gran tonelaje. Esto lo hace idóneo para frentes de extracción dinámicos donde la ubicación de trabajo cambia y la cobertura fija no siempre se adapta a la flota.
7. ¿Cuándo se debe utilizar el relé portátil D6000R?
El D6000R está diseñado para su despliegue temporal en frentes recién excavados u otras áreas que requieran un punto de acceso de señal a corto plazo. El estudio de caso destaca su alta potencia de 18 W y su robusta carcasa a prueba de golpes.
8. ¿Cómo se cubren los túneles subterráneos?
Se puede instalar un D6000 en la entrada del pozo, con repetidores fijos D6000 adicionales montados en las paredes del túnel cada 500 m a 1 km y alimentados por la red eléctrica local del túnel. Los repetidores reenvían la señal hacia los niveles inferiores de la excavación. El espaciado exacto debe ajustarse tras comprobar la geometría del túnel y el entorno radioeléctrico.
9. ¿Pueden las radios portátiles también ayudar a extender la red?
Sí. El D750 se describe como un walkie-talkie portátil inteligente y un micronodo de retransmisión móvil. Su enrutamiento multisalto permite que las señales pasen a través de los nodos de malla disponibles, y el estudio de caso indica que admite más de 30 saltos.
10. ¿Quiénes pueden usar las cámaras portátiles D750?
El estudio de caso identifica a camioneros, mineros, despachadores e inspectores de seguridad como usuarios principales. La misma plataforma de dispositivos puede facilitar la coordinación entre equipos móviles y la sede central, según el plan de implementación final.
11. ¿Cuál es el primer paso recomendado antes de una implementación completa?
Comience con una prueba de campo física. El estudio de caso recomienda el kit de prueba Surface Iron Cavalry para pruebas en el fondo de la mina y en puntos ciegos móviles, o el kit de enlace completo aire-tierra para validar la red troncal de gran elevación y el puente subterráneo-superficie.
12. ¿Garantiza el estudio de caso que no haya puntos ciegos en ninguna mina?
No. Presenta un enfoque de diseño destinado a reducir y superar las zonas ciegas mediante la combinación de antenas de gran elevación y repetidores de malla multisalto. El rendimiento real depende de la topografía de la mina, el trazado del túnel, la altura de la antena, la ubicación del equipo, las interferencias, la disponibilidad de energía y las condiciones operativas locales. Se requiere un estudio del sitio y una prueba de campo antes de finalizar la red.
13. ¿Esta solución requiere excavación de zanjas o una red troncal de fibra óptica?
La arquitectura de malla LoRa propuesta está diseñada para minimizar la dependencia de la infraestructura y no requiere excavación ni tendido de cables para los enlaces de retransmisión inalámbricos. Los repetidores subterráneos D6000 descritos en el estudio de caso utilizan la red eléctrica local del túnel para su alimentación, mientras que el D7000 de gran altura se alimenta con energía solar.
14. ¿Qué información se necesita para un plan de comunicación minero detallado?
Un diseño preliminar debe tener en cuenta la disposición de la mina, la profundidad del pozo y las elevaciones del borde, la ubicación de los pozos y túneles, la longitud y las curvas de los túneles, las torres o mástiles disponibles, las rutas de los vehículos, las fuentes de energía, las zonas de voladura, los usuarios previstos y las áreas donde actualmente se producen fallos de comunicación.
