Centro comercial

Solución de comunicación inalámbrica para complejos comerciales modernos.

Un estudio de caso práctico sobre cómo superar las barreras de señal, el caos del canal y los riesgos de seguridad mediante repetidores DM-5300 y radios portátiles DM-800.

Antecedentes y descripción general del proyecto

Los centros comerciales modernos representan uno de los entornos más desafiantes para la radiofrecuencia (RF). comunicaciones. Caracterizado por amplios planos de planta de varios niveles, pesados ​​pilares de hormigón, reforzado vigas de acero estructural y densas multitudes de clientes, estos gigantes arquitectónicos frecuentemente sufren de problemas extremos. degradación de la señal. Un fallo en la comunicación inalámbrica en tales entornos no significa simplemente una caída llamada; se traduce directamente en retrasos en el servicio al cliente, deficiencias en la respuesta de seguridad, logística de almacén cuellos de botella y protocolos de seguridad comprometidos durante emergencias operacionales.

Este estudio de caso evalúa la implementación de un sistema integral de comunicación inalámbrica digital. Diseñado para un importante centro comercial de varios niveles. El edificio se extiende a lo largo de tres amplias plantas sobre el nivel del suelo. sin niveles de sótano. Cada piso comprende un área de exactamente 7.000 metros cuadrados, culminando en un total Superficie operativa de 21.000 metros cuadrados. La instalación requiere conexión instantánea, segura y sin interferencias. Coordinación de voz y datos en cuatro departamentos organizativos vitales: Servicio al cliente, Seguridad, Almacenamiento/Logística y Respuesta ante Emergencias.

Objetivo principal: Para desplegar una comunicación inalámbrica DMR (radio móvil digital) de grado comercial red que proporciona una cobertura de señal del 100% en los 21.000 metros cuadrados, establece una red distinta sin interferencias canales para equipos especializados, protege los datos confidenciales mediante un cifrado robusto y resiste las exigencias físicas de las operaciones diarias en el sector minorista.

Problemas que enfrentan los clientes y desafíos estructurales

Antes de modernizar la infraestructura de comunicaciones, el centro comercial dependía de walkie-talkies analógicos básicos y obsoletos. operando en frecuencias simplex directas. A medida que la instalación se ampliaba y la ocupación de los inquilinos alcanzaba A máxima capacidad, surgieron varios problemas operativos graves:

2.1 Zonas muertas de señal estructural

Con 7.000 metros cuadrados por planta, la enorme distancia horizontal de un extremo del centro comercial al otro era enorme. Una barrera enorme para las radios estándar de baja potencia. Muros de hormigón armado, gruesa fachada arquitectónica metálica. Los paneles y los huecos de los ascensores crearon una atenuación severa. El personal del almacén ubicado en el almacén trasero Los pasillos perdieron completamente el contacto con el personal de servicio de recepción. El personal de seguridad patrullaba el La estructura perimetral sufría interrupciones intermitentes de audio, lo que dificultaba la coordinación rápida durante robos o situaciones de seguridad. incidentes prácticamente imposibles.

2.2 Congestión severa del canal e interferencia mutua

Con decenas de empleados compartiendo frecuencias limitadas y sin control, las ondas de radio se volvieron caóticas. Los representantes de servicio al cliente que intentaban coordinar las promociones minoristas eran interrumpidos constantemente por Equipos de seguridad controlando multitudes o personal de almacén gritando recuentos de existencias. Esta continua charla cruzada provocó fatiga comunicativa, omisión de instrucciones y un entorno increíblemente ruidoso que resultaba molesto. clientes cercanos.

2.3 Vulnerabilidad a la interceptación de comunicaciones y a las intrusiones maliciosas

El centro comercial opera en una zona urbana densamente poblada, rodeada de otros negocios minoristas, tráfico civil y radio. entusiastas. Debido a que el antiguo sistema analógico carecía de cualquier forma de cifrado, las transmisiones podían ser fácilmente interceptadas. interceptadas por escáneres económicos disponibles en el mercado. Conversaciones financieras delicadas, como transferencias de efectivo. Se expusieron los horarios desde las cajas registradoras de las tiendas hasta la bóveda central, así como los protocolos confidenciales de respuesta ante emergencias. para el público, lo que supone un riesgo de seguridad inaceptable.

2.4 Fragilidad del equipo y corta duración de la batería

El personal de logística y seguridad opera en entornos físicos muy exigentes. Se utilizaron radios portátiles. Con frecuencia se caen sobre suelos de hormigón o se exponen al agua durante la limpieza de las instalaciones. De baja calidad para el consumidor. Las radios sufrían regularmente carcasas agrietadas y clips para cinturones rotos. Además, durante el fin de semana largo Durante los turnos o los eventos de ventas navideñas, las baterías de las radios estándar se agotaban a la mitad del día, lo que obligaba al personal a dejar sus publicaciones para obtener repuestos o cargadores.

Estrategia de diseño e ingeniería de la arquitectura del sistema

Para eliminar estos cuellos de botella operativos, los ingenieros de KangLong diseñaron un sistema digital centralizado DMR Tier II. Infraestructura de retransmisión centrada en la estación de retransmisión digital de alto rendimiento KangLong DM-5300 y la Radio portátil KangLong DM-800 ultrarresistente de 100 canales.

3.1 Optimización de estaciones repetidoras en azoteas

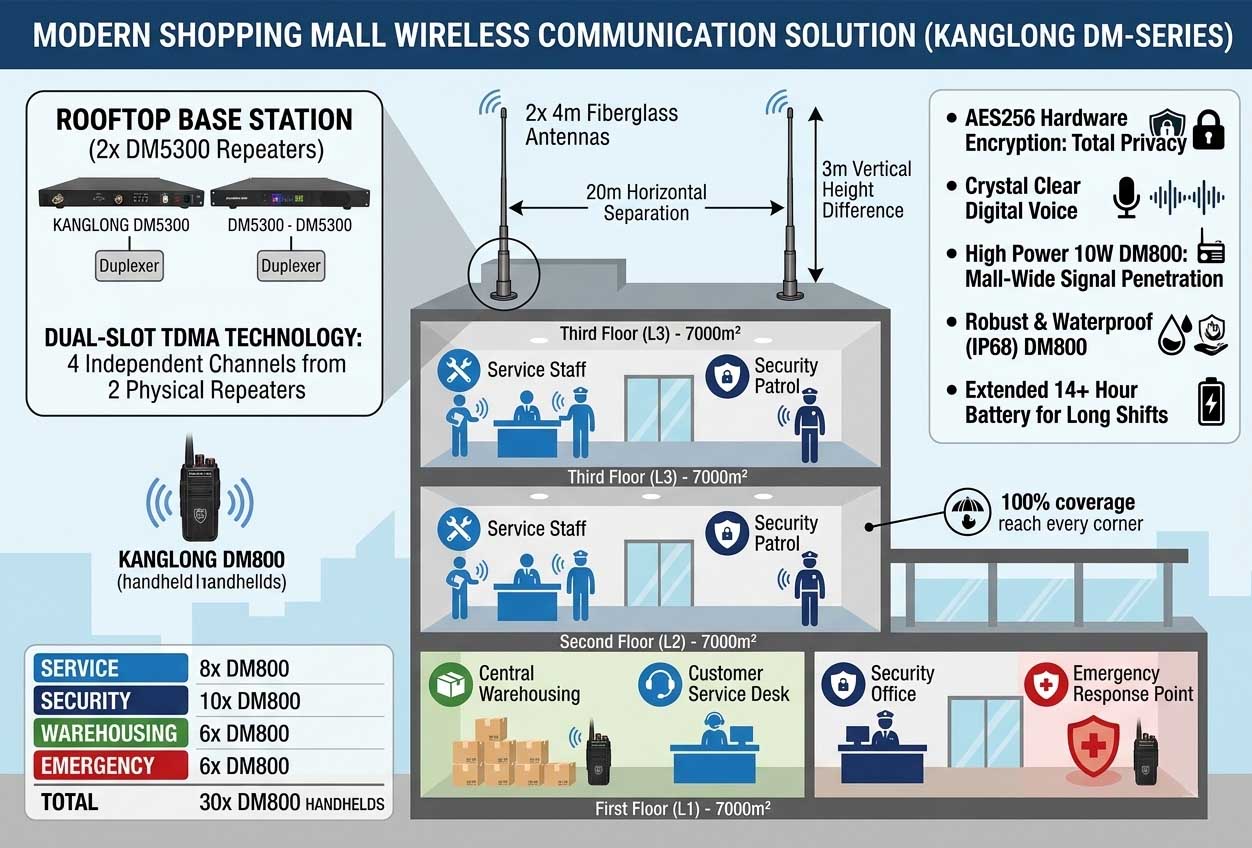

La columna vertebral principal de la red consta de dos repetidores digitales KangLong DM-5300 independientes instalados. dentro de una sala de equipos segura y con temperatura controlada, ubicada directamente en el techo del centro comercial. Los repetidores situados a mayor altura estructural garantizan una trayectoria de línea de visión óptima para la energía de RF. penetrar hacia abajo a través de las placas del piso de la instalación.

Cada repetidor DM-5300 está emparejado con un duplexor de cavidad de grado industrial. El duplexor permite la Transmisión (TX) y recepción (RX) simultáneas de señales a través de un único sistema de antena sin provocando la desensibilización interna del receptor. Esto elimina la necesidad de múltiples y engorrosas configuraciones de antena. por repetidor, reduciendo la huella estructural general y minimizando la carga de viento sobre las luminarias del techo.

3.2 Física del aislamiento y separación de antenas

Para operar dos repetidores de alta potencia simultáneamente muy cerca unos de otros sin causar desensibilización mutua. o distorsión de intermodulación, el equipo de ingeniería aplicó principios estrictos de aislamiento físico. El sistema Utiliza dos antenas omnidireccionales de fibra de vidrio de alta ganancia y 4 metros. La geometría de despliegue físico fue Calculado con precisión para maximizar el aislamiento de la pérdida de trayectoria en el espacio libre entre las dos estructuras de antena:

• Separación horizontal: Las antenas están situadas a 20 metros de distancia a lo largo del eje longitudinal de la línea del techo.
• Separación vertical (caída de altura): Se implementó un estricto desplazamiento de elevación vertical de 3 metros entre las bases de montaje de las dos antenas.

Al combinar una separación horizontal de 20 metros con una caída vertical de 3 metros, el sistema logra una mayor que Aislamiento físico de RF de 65 dB. Esta separación física evita que el transmisor de alta potencia del Repetidor 1 interfiera con el transmisor de alta potencia del Repetidor 1. de sobrecargar o cegar el circuito receptor sensible del Repetidor 2, asegurando que ambos canales permanezcan Completamente nítido y funcional incluso cuando transmite simultáneamente a máxima potencia.

Configuración de canales y eficiencia del espectro

El centro comercial requiere cuatro canales operativos distintos, pero el espectro de frecuencia física es escaso. y activo regulado. Para resolver este problema sin necesidad de cuatro frecuencias físicas separadas, la solución Aprovecha la tecnología de doble ranura de acceso múltiple por división de tiempo (TDMA) nativa del KangLong DM-5300. y plataformas DM-800.

La tecnología DMR TDMA divide un único canal físico de 12,5 kHz en dos intervalos de tiempo independientes y alternos. (Ranura 1 y Ranura 2). Cada ranura de tiempo funciona como una vía de comunicación completamente separada. Por lo tanto, una El repetidor físico DM-5300 puede gestionar dos rutas de conversación independientes simultáneamente. Al desplegar dos Con los repetidores DM-5300, el centro comercial obtiene exactamente cuatro canales de comunicación distintos utilizando solo dos licencias. pares de frecuencia.

Este mapeo de canales garantiza que cada departamento opere dentro de su propia red virtual dedicada. El personal de seguridad puede gestionar un incidente de hurto en tiendas en el Canal 2 con absoluta claridad, mientras que el personal del almacén Coordinar las entregas de carga pesada en el Canal 3. No hay riesgo alguno de superposición de audio ni de pérdida de palabras. eliminando la diafonía caótica que plagaba el antiguo sistema analógico.

Superando los puntos débiles con funciones avanzadas del producto.

5.1 Superando obstáculos: Penetración de alta potencia de 10 W

Las radios portátiles comerciales estándar suelen estar limitadas a 4W o 5W de potencia de salida. En una vasta red de 7.000 Planta diáfana de metros cuadrados interrumpida por muros de hormigón y pilares estructurales, las señales de baja potencia se degradan. rápido. La radio portátil KangLong DM-800 ofrece una potencia de salida de RF líder en la industria de 10 W. El nivel de señal amplificado proporciona la penetración bruta necesaria para atravesar materiales de construcción pesados ​​y estructuras montantes metálicos y capas aislantes. Ya sea que un oficial esté enterrado profundamente dentro de un cuarto de servicio trasero o de pie en En el rincón más alejado de la estructura de estacionamiento, la salida de 10 W garantiza una señal nítida de vuelta a la azotea. Repetidores DM-5300.

5.2 Privacidad total en las comunicaciones: Cifrado AES256 a nivel de hardware

Para abordar la vulnerabilidad crítica de la interceptación de comunicaciones, toda la flota de 30 radios DM-800 y ambos DM-5300 Los repetidores están configurados con el estándar de cifrado avanzado AES256 (Advanced Encryption Standard) basado en hardware. cifrado. AES256 utiliza una longitud de clave simétrica de 256 bits, generando una longitud matemáticamente astronómica.

número de combinaciones. Cualquier paquete de voz o datos transmitido por el aire se codifica completamente antes de salir de la antena. Incluso si un tercero intercepta el flujo de datos digitales utilizando un escáner SDR (Radio Definida por Software) avanzado, el El audio sonará como un ruido digital completamente ilegible. Esto garantiza que los negocios sensibles del centro comercial y las finanzas Los registros de transporte y los despliegues críticos de seguridad en situaciones de emergencia se mantienen confidenciales.

5.3 Diseñado para entornos exigentes: Construcción impermeable y a prueba de polvo IP68

El KangLong DM-800 cuenta con una carcasa ultrarresistente con clasificación de protección IP68 contra la entrada de polvo y agua. El primero El dígito ("6") significa protección completa contra el polvo, la suciedad y las partículas finas comunes en la carga de almacenes. bahías y pasillos de mantenimiento. El segundo dígito ("8") garantiza que la radio puede soportar cargas completas. inmersión en agua de hasta 1,5 metros de profundidad durante un máximo de 30 minutos. Si un trabajador de almacén deja caer la radio sobre un un muelle de carga mojado durante una fuerte tormenta o si un miembro del personal de servicio lo golpea accidentalmente contra un área de limpieza. cubo, el dispositivo se puede secar fácilmente y volver a poner en servicio de inmediato. Esta construcción robusta drásticamente Reduce drásticamente los costos de reparación y reemplazo de equipos.

5.4 Rendimiento de turno prolongado: Batería de alta capacidad y comodidad del puerto Tipo C

Los entornos minoristas requieren largas jornadas laborales, con turnos de personal que frecuentemente se extienden hasta 12 o 14 horas durante las horas pico. temporadas festivas. El DM-800 está construido pensando en la eficiencia energética, utilizando el vocoder AMBE3000++ y Gestión de energía digital optimizada. En modo digital, el DM-800 ofrece una impresionante autonomía de batería. Autonomía superior a 14 horas con una sola carga.

Además, junto con las bases de carga estándar para escritorio, el DM-800 cuenta con una integrada, Puerto de carga USB tipo C protegido directamente en el lateral del paquete de baterías. Esto permite a los miembros del personal cargar rápidamente sus radios usando cargadores de teléfonos inteligentes estándar, adaptadores de corriente para vehículos o baterías portátiles bancos de trabajo en el campo, eliminando el tiempo de inactividad causado por baterías agotadas.

Resumen de las especificaciones técnicas clave

Las siguientes tablas describen los parámetros específicos extraídos de las hojas de datos de hardware utilizadas en este Implementación para garantizar el estricto cumplimiento de las normas de radiofrecuencia y la seguridad estructural:

6.1 Parámetros de la estación base repetidora digital KangLong DM-5300

6.2 Parámetros de la radio portátil de alta potencia KangLong DM-800

Implementación, pruebas de campo y resultados en el mundo real.

El despliegue físico del sistema se llevó a cabo durante una sola noche para evitar cualquier interrupción en el funcionamiento normal del centro comercial. horario comercial. Una vez anclados los repetidores base DM-5300 en el techo y conectados a tierra contra descargas eléctricas, y conectados a los dúplex y antenas aisladas, se realizaron una serie de rigurosas pruebas de recorrido a través de cada metro cuadrado de las instalaciones.

7.1 Eliminación de la distorsión de audio

Gracias al avanzado vocoder AMBE3000++ y a los algoritmos de corrección de errores digitales integrados en el DMR. El marco mantiene un audio claro en toda su zona de cobertura. A diferencia de las antiguas radios analógicas que A medida que te alejas, la señal digital se vuelve cada vez más estática y ruidosa, mientras que la señal digital permanece nítida hasta el final. borde absoluto del límite de cobertura. Ruido de fondo de multitudes de compradores bulliciosos, ventiladores de ventilación, y el tráfico del estacionamiento se filtra por completo, lo que proporciona comunicaciones de voz claras a todos. departamento.

7.2 Penetración sin fisuras de zonas críticas

Los ingenieros de pruebas de campo mapearon sistemáticamente las ubicaciones problemáticas conocidas: los ascensores de servicio profundo, los escaleras con núcleo de hormigón grueso y estanterías densas en las áreas de almacenamiento de la trastienda. La potencia de transmisión de 10 W del DM-800 y los repetidores de techo de alta ganancia, las pruebas de señal devolvieron recepción perfecta en todas las ubicaciones. Las zonas muertas se eliminaron por completo, creando una única y continua Red de comunicaciones que abarca los 21.000 metros cuadrados.

7.3 Separación departamental impecable

Durante la simulación de carga operativa máxima, los usuarios de los cuatro canales transmitieron simultáneamente. La programación de doble ranura TDMA en las dos estaciones base DM-5300 funcionó a la perfección. No hubo absolutamente ningún problema. Sin interferencias ni deriva de canal. El equipo de seguridad llevó a cabo con éxito operaciones delicadas sin No se oía ninguna novedad sobre la logística del almacén, y el mostrador de atención al cliente permaneció tranquilo y profesional.

Conclusión

Al reemplazar sus equipos analógicos obsoletos por un sistema digital KangLong DMR personalizado, las compras El centro resolvió sus problemas de comunicación de forma definitiva. La combinación inteligente de dos repetidores DM-5300 que utilizaban La tecnología de doble ranura TDMA permitió al centro comercial gestionar fácilmente cuatro canales dedicados utilizando solo dos dispositivos físicos. frecuencias. La separación física de las antenas en el techo detuvo por completo la interferencia mutua de canales, mientras que La potencia de salida de 10 W de los dispositivos portátiles DM-800 eliminó todas y cada una de las zonas muertas en los 21.000 pies cuadrados.

propiedad del medidor.

Respaldado por un sólido cifrado de hardware AES256 y un diseño impermeable IP68 ultrarresistente, el personal del centro comercial está Ahora está equipado con una herramienta de comunicación fiable y altamente segura. Este sistema garantiza un funcionamiento diario sin problemas. optimiza las operaciones, mejora la seguridad y brindará un soporte sólido al negocio durante muchos años.

Proveedor técnico del proyecto: KangLong Electron. Tech. Co., Ltd.

Dirección de la planta de fabricación corporativa: 102, Bldg 11,23 Chuangzao Ave, Xiamei, Quanzhou, Fujian, 362302, CN

Portal web oficial de la empresa: www.kanglongradio.com
