Fuera de la red

Cómo la red LoRa Mesh D750 mantiene conectados a los equipos de construcción

 1. Comencemos con un problema muy específico: ¿Cómo se mantiene conectado un equipo de construcción sin señal de celular?

En proyectos de carreteras de montaña, obras de túneles o lugares de trabajo remotos, las comunicaciones fallan no porque los trabajadores carezcan de teléfonos, sino porque el lugar simplemente no cuenta con una red celular confiable.

Una vez que los equipos se adentran en valles, detrás de una ladera o lejos de cualquier estación base, sus teléfonos pueden perder la señal directamente y mostrar "Sin servicio". Las radios bidireccionales convencionales no dependen de las redes celulares, pero a medida que el área de trabajo se expande y el personal y los vehículos se desplazan, la cobertura de una sola radio portátil desarrolla zonas muertas.

Cuando construir torres de comunicación fijas no es una opción y la red necesita moverse con el área de trabajo, un enfoque más práctico es: utilizar D750 LoRa Se utilizan radios portátiles de malla como terminales de comunicación de campo, y luego se añaden repetidores móviles y nodos de malla fijos según la extensión del sitio, conectando los puntos de comunicación dispersos en una red inalámbrica con capacidad de múltiples saltos.

2. ¿Por qué las radios convencionales desarrollan zonas muertas en las obras de construcción en la montaña?

Las radios convencionales se comunican estableciendo un enlace inalámbrico directo entre los dispositivos.

Cuando dos trabajadores se encuentran cerca sin grandes obstáculos entre ellos, la comunicación suele ser sencilla. Sin embargo, en una obra de construcción en la montaña, el entorno radioeléctrico rara vez es tan ideal. Crestas, curvas, valles, vegetación, estructuras y las distancias que varían constantemente entre el personal afectan el rendimiento de la comunicación.

Más importante aún, una obra no es una oficina fija. Hoy el equipo puede estar concentrado al pie de la montaña; mañana, avanzar hacia la cima. La maquinaria y los vehículos están en constante movimiento. Un único nodo fijo a menudo no puede cubrir todo el trabajo de principio a fin, y simplemente reemplazarlo por dispositivos portátiles de mayor potencia tampoco resolverá todos los problemas de cobertura derivados del terreno.

  3. D750: Cada miembro de la tripulación pasa a formar parte de la red de malla.

En esta solución, el D750 no es solo una radio portátil común y corriente, sino un terminal de comunicación móvil en la red LoRa Mesh.

Los supervisores de obra, los técnicos de mantenimiento, los operadores de equipos y los conductores de vehículos pueden llevar cada uno un D750 según su función. Cuando el área de trabajo es pequeña, los D750 pueden formar una red de malla de sitio independiente directamente; a medida que la huella crece, los nodos compatibles como el D6000, D6000E, D6000R, o D7000 ampliar aún más la red.

El D750 utiliza un diseño de alta potencia de 8 W y admite la comunicación LoRa Ad-Hoc Mesh. A diferencia de los métodos que dependen de enlaces directos de un solo punto, una red de malla permite que los dispositivos compatibles participen en el transporte de tráfico. Cuando un nodo no puede establecer un enlace directo fiable con el objetivo, el tráfico se puede reenviar a través de otros nodos de la red, extendiendo la cobertura desde el alcance de una sola radio hasta una red compuesta por múltiples nodos.

 4. ¿Cómo forman ocho dispositivos D750 una red de comunicación para la construcción que funcione correctamente?

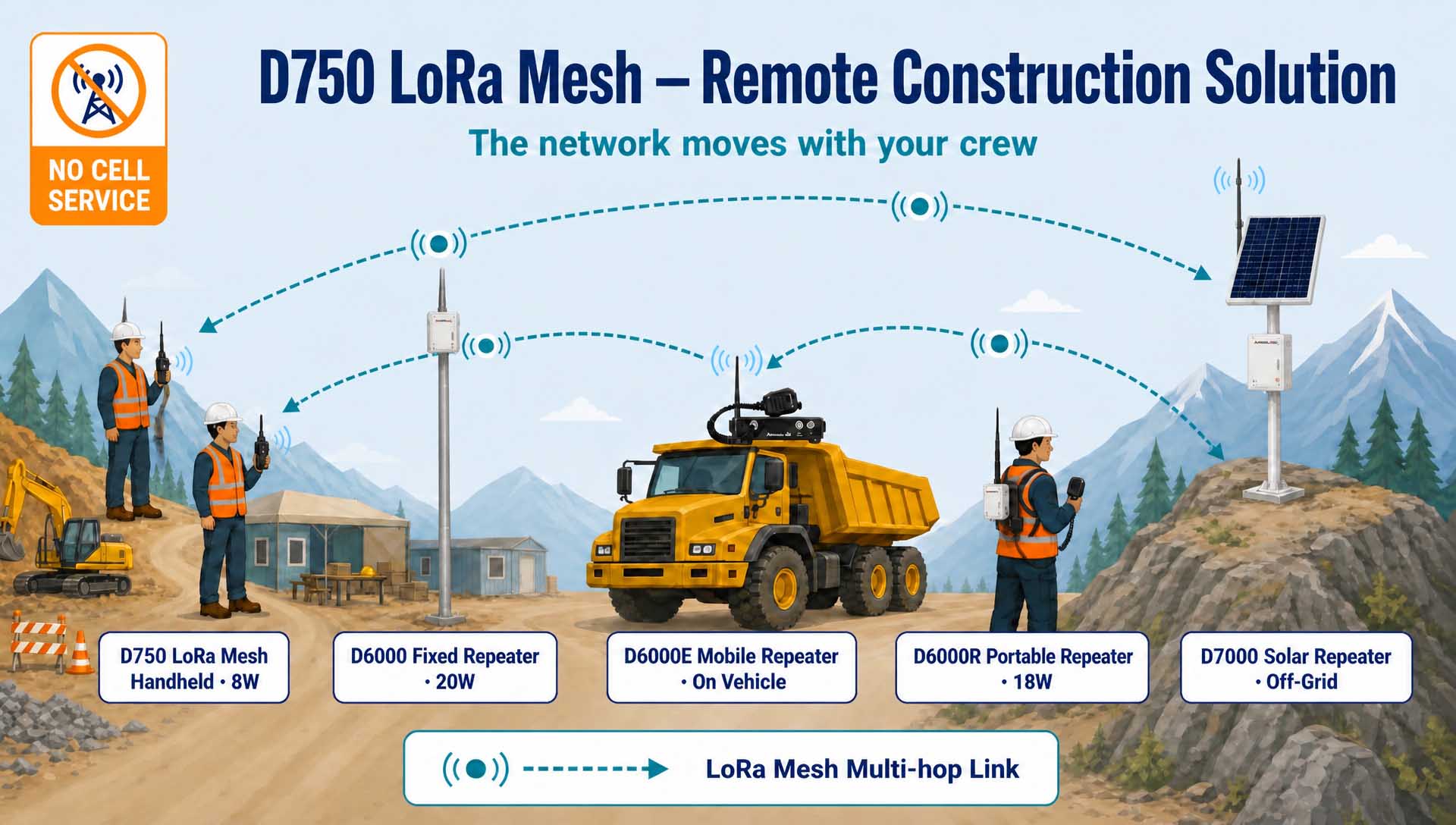

Supongamos que un proyecto de carretera de montaña cuenta con 8 miembros principales en el equipo: un supervisor de obra, dos técnicos de ingeniería, dos operadores de maquinaria, dos técnicos de mantenimiento y un conductor de vehículo. Cada uno dispone de un D750. La configuración básica es la siguiente:

· 8 radios portátiles LoRa Mesh D750

· 1 repetidor LoRa D6000E montado en vehículo, instalado en un vehículo de ingeniería.

· Repetidores fijos D6000 o repetidores solares D7000, añadidos en función del terreno y los requisitos de cobertura.

· Kit repetidor portátil D6000R para despliegue móvil rápido

· Nodos repetidores solares/de malla fija adicionales según el terreno y los requisitos de cobertura.

Cuando el área de trabajo es pequeña, los ocho dispositivos D750 forman la red de comunicación del sitio directamente sobre LoRa Mesh. A medida que las operaciones se extienden hacia valles más alejados o al otro lado de una cresta, los repetidores móviles o los nodos de malla adicionales amplían la red.

  5. Monte el repetidor en un vehículo de ingeniería: La red se mueve con el equipo.

Esto es lo que distingue a esta solución de los sistemas de comunicación fijos. Cuando el lugar de trabajo cambia a diario, la instalación de un repetidor LoRa compatible —el D6000E— en un vehículo de ingeniería convierte dicho vehículo en un nodo de comunicación móvil.

Por ejemplo, cuando los equipos están distribuidos en diferentes puntos de trabajo y el vehículo se encuentra en terreno relativamente abierto o elevado, el repetidor móvil a bordo ayuda a que los D750 en distintas zonas se mantengan conectados. A medida que avanza el frente de trabajo, el vehículo y su repetidor se desplazan con él. La red ya no depende de infraestructuras fijas; puede reconfigurarse según progrese la construcción.

  6. ¿Un repetidor no es suficiente? Deja que las señales LoRa sigan saltando.

Si el área de trabajo se expande aún más, un solo D6000E podría no cubrirlo todo. En ese caso, agregue repetidores fijos D6000, repetidores portátiles D6000R o repetidores solares D7000 según las condiciones del sitio, para que el tráfico se transmita etapa por etapa a través de múltiples nodos compatibles. Por ejemplo:

· D750 → Repetidor móvil → Repetidor portátil D6000R → D750

· O en un sitio más complejo: D750 → Nodo 1 → Nodo 2 → Nodo 3 → Comando del sitio

El valor de la comunicación multi-salto no reside simplemente en “amplificar una señal”. Permite que múltiples nodos compatibles se combinen para formar una red de comunicación extensible. Para proyectos con trazados lineales extensos, terrenos complejos y áreas de trabajo en constante cambio, esta arquitectura es mucho más flexible que depender de un único punto de comunicación fijo.

  7. ¿Sin acceso a la red eléctrica? Añada repetidores LoRa alimentados por energía solar.

La construcción en zonas montañosas presenta otro problema común: los mejores lugares para instalar un repetidor suelen ser los más difíciles de abastecer de energía. Las cimas de las colinas, las curvas de las carreteras, los puntos de trabajo remotos y las zonas de obras temporales pueden carecer de un suministro eléctrico estable.

En estos casos, implemente nodos repetidores LoRa alimentados por energía solar (repetidores fijos D6000, repetidores portátiles D6000R) según lo requiera el proyecto, manteniendo los nodos remotos en la red de malla a largo plazo. Por lo tanto, una implementación más completa se vería así: 8 radios portátiles D750 + 1 repetidor móvil (D6000R o el repetidor montado en vehículo D6000E) + 1 repetidor fijo alimentado por energía solar D7000. Los miembros de la tripulación usan sus D750 para la comunicación diaria; el repetidor D6000E para vehículos se mueve con la tripulación; el repetidor solar proporciona un nodo de red permanente en una ubicación crítica. Juntas, las tres capas forman una red de malla LoRa local más estable.

  8. ¿Para qué tipo de proyectos de construcción es adecuada esta solución?

Se adapta a proyectos que combinan dos características: “falta de red celular confiable” y “un área de trabajo en constante cambio”. Por ejemplo:

· Construcción de carreteras de montaña y autopistas

· Desarrollo de infraestructuras en zonas remotas

· Construcción de túneles y bocas de túnel

· Proyectos hidroeléctricos y energéticos

· Proyectos de ingeniería al aire libre a gran escala

· Construcción temporal de carreteras y puentes

· Reparación de carreteras y obras de emergencia tras un desastre

Si el sitio ya cuenta con cobertura 4G/5G estable, la comunicación PoC es una alternativa válida. Pero para zonas sin cobertura celular, una red LoRa Mesh independiente ofrece un enfoque de comunicación diferente.

  9. Cómo planificar una red de malla LoRa D750

No empieces por cuántos dispositivos necesitas, empieza por el sitio web en sí.

En primer lugar, observe el tamaño del área de trabajo y dónde se concentra el personal.

En segundo lugar, observe los factores del terreno que afectan la propagación de las ondas de radio: valles, laderas, túneles, estructuras.

En tercer lugar, hay que analizar las rutas de los vehículos y si es posible instalar un repetidor móvil en un vehículo.

Cuarto, identifique ubicaciones adecuadas para los nodos de malla fijos. Quinto, determine la cantidad de D750, repetidores móviles y nodos fijos/solares según los requisitos de cobertura reales. El alcance real se ve afectado por el terreno, la posición de la antena, la altura de montaje, el entorno y la configuración del equipo, por lo que el despliegue final debe ajustarse mediante pruebas in situ, y no basarse únicamente en cifras de distancia teóricas.

  10. Por qué la combinación D750 + Repetidor Móvil + Nodo de Malla es la más práctica.

Para una obra en construcción que está en constante cambio, esta combinación resuelve tres problemas distintos:

D750: resuelve el problema de “cómo se comunican las personas”. Cada miembro de la tripulación lleva consigo una radio portátil LoRa Mesh para la comunicación de voz diaria.

Repetidor móvil: resuelve el problema de "cómo se mueven los nodos". El D6000E se monta en un vehículo de ingeniería para que la red pueda desplazarse con la zona de trabajo; cuando el personal necesita reubicar rápidamente un nodo de comunicación, el kit repetidor portátil D6000R es la solución.

Nodo de malla fijo/solar: resuelve el problema de cómo mantener la cobertura en zonas remotas. Los nodos fijos ubicados en terrenos elevados, cimas de colinas o áreas aisladas extienden la red a zonas más alejadas.

El resultado final no es una simple “radio con amplificador de señal”, sino una red de comunicación LoRa Mesh que se puede ajustar según cambien las condiciones de la obra.

  11. Ejemplo de configuración de proyecto desplegable

Imaginemos un proyecto de construcción de una carretera de montaña: un equipo principal de ocho personas se encarga de la gestión de la obra, el funcionamiento y el mantenimiento de los equipos, y la coordinación de los vehículos. Cada uno está equipado con un D750; un repetidor LoRa móvil D6000E está instalado en el vehículo de ingeniería; y un repetidor LoRa D7000, alimentado por energía solar, se encuentra en una ubicación remota y elevada sin acceso a la red eléctrica. Las rutas de comunicación diarias se enrutan automáticamente a través de nodos compatibles según el estado de la red en tiempo real.

A medida que el equipo avanza, el repetidor del vehículo se mueve con ellos; cuando una nueva zona de trabajo supera la cobertura actual, se añaden nodos de malla, sin necesidad de reconstruir toda la infraestructura de comunicación. Para los equipos que deben seguir trabajando en zonas montañosas sin cobertura móvil, la clave es evidente: lograr que la red se adapte al lugar de trabajo, en lugar de obligar al lugar a adaptarse a una infraestructura fija.

  12. ¿Cómo se reparten el trabajo los repetidores LoRa de Kanglong?

Para que la solución sea fácil de combinar en cualquier condición del sitio, la gama de repetidores cubre diferentes funciones:

Repetidor fijo D6000: Para puestos de comunicación permanentes: campamentos de construcción, puntos elevados en pendientes, a lo largo de carreteras o cualquier lugar que necesite una cobertura de malla continua.

Repetidor para vehículos D6000E: Se monta en vehículos de ingeniería, se desplaza con el equipo y proporciona un nodo de comunicación móvil para áreas de trabajo dinámicas.

Kit repetidor portátil D6000R: Batería integrada de 10.000 mAh, micrófono con altavoz, antena plegable y mochila: para puntos de comunicación temporales sin montaje fijo, transportados por el personal o reubicados rápidamente.

Repetidor solar D7000: Para ubicaciones remotas sin acceso a la red eléctrica; alimentado por energía solar, proporciona un nodo de malla fijo a largo plazo en terrenos elevados, cimas de colinas o áreas remotas.

Estos cuatro repetidores no se reemplazan entre sí. Se combinan en los "puntos fijos, puntos móviles, puntos temporales y puntos fuera de la red" del sitio.

Preguntas frecuentes

1. ¿Puede funcionar el D750 donde no hay señal celular?

Sí. La comunicación LoRa Mesh del D750 no depende de las redes celulares 4G/5G, lo que la hace adecuada para la comunicación en exteriores donde la cobertura celular no es confiable.

2. ¿Qué significa “radio LoRa D750”?

El D750 pertenece al ecosistema Kanglong LoRa Ad-Hoc Mesh y funciona como un terminal de comunicación portátil en redes de malla compatibles.

3. ¿Ocho cámaras D750 siempre necesitan un repetidor?

No necesariamente. La necesidad de un repetidor depende del tamaño del área de trabajo, el terreno, la distribución del personal y los requisitos de cobertura reales. La función de un repetidor es ampliar o extender la cobertura de la red.

4. ¿Por qué instalar el repetidor móvil en un vehículo de ingeniería?

Dado que la zona de trabajo está en constante movimiento, instalar un repetidor compatible en un vehículo permite que el nodo de comunicación se desplace con el equipo y los vehículos, lo cual resulta ideal para obras de construcción temporales o dinámicas.

5. ¿LoRa Mesh admite saltos múltiples?

Sí. Los dispositivos Kanglong LoRa Mesh compatibles pueden retransmitir señales entre varios nodos. La capacidad de salto exacta y la cobertura real dependen de la configuración del dispositivo y las condiciones del lugar.

6. ¿Qué ocurre si no hay electricidad en la cima de la colina?

Considere la posibilidad de utilizar un repetidor LoRa alimentado por energía solar, según los requisitos del proyecto, para proporcionar un nodo de malla fijo en ubicaciones remotas.

7. ¿Puede el D750 comunicarse directamente con radios DMR o analógicas?

No. Kanglong LoRa es un ecosistema de comunicación LoRa Mesh independiente. No puede interoperar directamente con sistemas DMR o analógicos, y no se recomienda mezclar diferentes sistemas en una misma red.

8. ¿Cuál es el alcance de comunicación real del D750?

No existe un número fijo. El terreno montañoso, la sombra proyectada por las crestas, la posición de la antena, la altura de montaje y el número de nodos influyen en el rendimiento. Se recomienda realizar pruebas in situ y planificar la red para cada proyecto específico.

9. ¿Esta solución es adecuada para proyectos a corto plazo?

Sí. Los repetidores móviles y los nodos de malla se pueden ajustar según cambie la zona de trabajo, lo que hace que la solución sea especialmente adecuada para trabajos temporales, construcción de carreteras, proyectos en zonas remotas y reparaciones de emergencia.

10. ¿Cómo determino cuántos dispositivos D750 y nodos repetidores necesito?

Planifique en función del área del sitio, el número de personas, las rutas de los vehículos, el terreno, las zonas sin cobertura de comunicación y si se requiere cobertura remota fija. Kanglong puede ayudarle a diseñar la red LoRa Mesh con mayor precisión, basándose en la información de su proyecto.

Nota: La cobertura real de la red LoRa Mesh se ve afectada por las normativas locales de radio, las bandas de frecuencia, el terreno, las antenas, la altura de montaje, el entorno y la configuración del equipo. Las configuraciones finales para un proyecto específico deben determinarse de acuerdo con los requisitos normativos del mercado objetivo y los resultados de las pruebas realizadas in situ.
