Subterráneo

Solución de comunicación LoRa para minería subterránea

Comunicación fiable de largo alcance sin infraestructura costosa.

Las operaciones mineras subterráneas requieren una comunicación ininterrumpida para garantizar la seguridad de los trabajadores, la coordinación de los equipos y la eficiencia de la producción. Sin embargo, los sistemas de comunicación convencionales suelen tener dificultades en entornos subterráneos donde los túneles se expanden continuamente, la propagación de la señal se ve bloqueada por formaciones rocosas y la instalación de infraestructura cableada es costosa y requiere mucho tiempo.

kanglong's Solución de comunicación para minas LoRa Está diseñado específicamente para superar estos desafíos. Mediante la tecnología LoRa de bajo consumo, combinada con estaciones repetidoras estratégicamente desplegadas, radios montadas en vehículos y terminales portátiles, el sistema proporciona comunicación de voz estable a través de túneles de transporte subterráneos sin depender de redes celulares ni de complejas instalaciones cableadas.

Desafíos en la comunicación en minas subterráneas

Muchos yacimientos mineros experimentan problemas de comunicación similares:

• No hay cobertura de red celular bajo tierra.

• La infraestructura Wi-Fi es costosa de instalar y difícil de mantener.

• Las radios VHF/UHF tradicionales sufren una atenuación considerable en las curvas de los túneles.

• El despliegue de fibra óptica requiere una reconstrucción frecuente a medida que se expanden los túneles.

• Mala comunicación entre los operarios de superficie y los trabajadores subterráneos.

• Comunicación limitada entre los camiones de transporte, los supervisores y los equipos de mantenimiento.

• Altos costes operativos debido a la complejidad de la infraestructura de comunicaciones.

En el caso de las minas que se extienden a mayor profundidad cada año, los sistemas de comunicación también deben ser escalables y fáciles de reubicar.

Antecedentes del proyecto

Este proyecto está diseñado para una mina subterránea que incluye:

• Aproximadamente 6 km entre la entrada de la mina y la zona de vertido.

• Profundidad de trabajo subterránea de aproximadamente 50 a 80 metros.

• Múltiples túneles de transporte curvos.

• Movimiento continuo de camiones volquete subterráneos.

• Múltiples zonas de excavación y carga.

Dado que la mina utiliza un túnel de acceso inclinado en lugar de un pozo vertical, los camiones de gran tonelaje pueden transportar directamente el mineral entre las zonas de producción subterráneas y la superficie. Este método operativo también proporciona una ruta ideal para el despliegue de nodos de retransmisión LoRa.

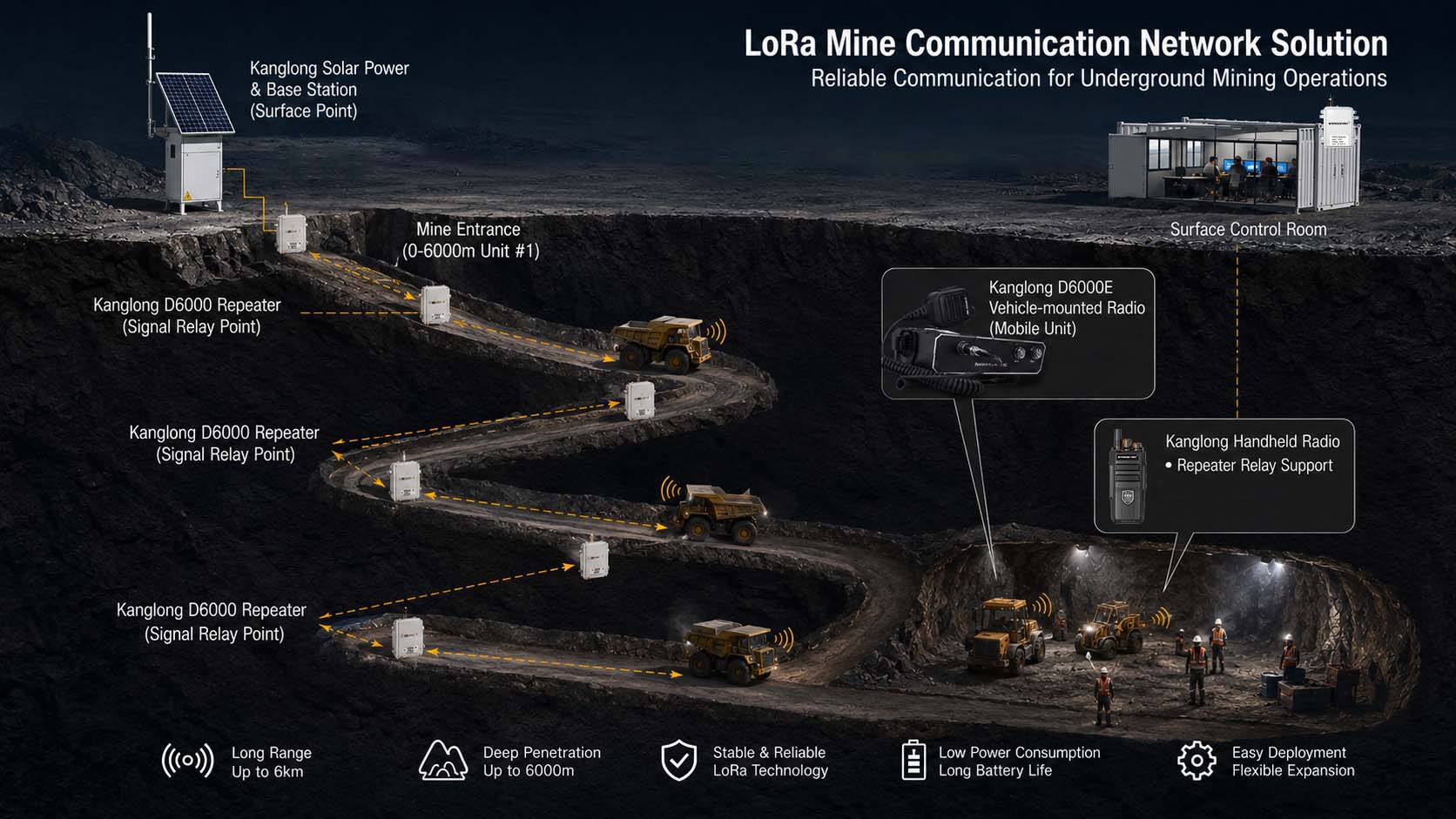

Arquitectura del sistema

El sistema de comunicación completo consta de cinco componentes principales.

1. Estación base LoRa solar de superficie

Instalada en la entrada de la mina, la estación base alimentada por energía solar proporciona:

• Funcionamiento autónomo 24/7

• Enlace troncal inalámbrico de larga distancia

• Conexión con la sala de control de superficie

• Capacidad de monitoreo remoto

La energía solar elimina la necesidad de infraestructura eléctrica adicional en zonas mineras remotas.

2. Sala de control de superficie

El centro de control gestiona:

• Monitorización de redes de comunicación

• Comunicaciones del despachador

• Coordinación de equipos

• Comando de emergencia

Los operadores mantienen contacto constante con los supervisores subterráneos a través de la red LoRa.

3. Estaciones repetidoras LoRa (repetidores D6000)

En lugar de instalar repetidores a intervalos iguales, la ubicación de los relés se selecciona en función de la geometría real del túnel.

Los rangos de espaciado típicos oscilan entre:

• 90 metros

• 100 metros

• 120 metros

• 160 metros

• 180 metros

Los repetidores están instalados en:

• Intersecciones de túneles

• Curvas pronunciadas

• esquinas ciegas

• largos tramos rectos

• Cámaras de carga

Esta estrategia de despliegue minimiza la pérdida de señal causada por el blindaje de las rocas, al tiempo que reduce el número total de unidades repetidoras necesarias.

Cada repetidor reenvía automáticamente la comunicación al siguiente relé, formando así una red multi-salto fiable en toda la mina.

4. Radio para vehículos D6000E

A diferencia de los sistemas de comunicación minera convencionales, donde los repetidores permanecen fijos, Kanglong integra la radio montada en vehículos D6000E directamente en los camiones volquete subterráneos.

El D6000E cumple varias funciones importantes:

• terminal de comunicación móvil

• Comunicación del despachador de vehículos

• Comunicación de voz con radios portátiles

• Extensión dinámica de la red mientras los camiones circulan por los túneles.

Dado que los camiones de transporte se desplazan continuamente entre las zonas de producción en superficie y subterráneas, amplían de forma natural la cobertura de comunicación durante las operaciones diarias.

Este enfoque mejora significativamente la flexibilidad de las comunicaciones sin aumentar la inversión en infraestructura.

5. Radios LoRa portátiles

El personal minero lleva consigo radios portátiles LoRa de la marca Kanglong durante sus operaciones diarias.

Entre los usuarios típicos se incluyen:

• Supervisores de minas

• Operadores de excavadoras

• Ingenieros de mantenimiento

• electricistas

• equipos de voladura

• Inspectores de seguridad

Los trabajadores permanecen conectados con:

• Vehículos cercanos

• Estaciones de retransmisión

• Despachadores de superficie

• Equipos de respuesta a emergencias

Incluso en túneles curvos donde la comunicación directa por línea de visión es imposible, las estaciones repetidoras mantienen una conectividad estable.

Flujo de trabajo de comunicación típico

1. Un trabajador que se encuentra dentro de la cámara de producción se pone en contacto con el centro de control.

2. La radio portátil transmite la señal al repetidor D6000 más cercano.

3. El repetidor reenvía la señal a través de sucesivas estaciones repetidoras.

4. La señal llega a la estación base de superficie.

5. La estación base transmite la comunicación a la sala de control.

6. El operador puede contactar inmediatamente con:

• Trabajadores subterráneos

• Radios instaladas en vehículos

• Personal de mantenimiento

• Equipos de emergencia

La vía de comunicación se mantiene estable incluso cuando los vehículos circulan por la mina.

Ventajas de la solución Kanglong LoRa

Larga distancia de comunicación

Al combinar la tecnología LoRa con un despliegue optimizado de repetidores, el sistema cubre largas rutas de tendido subterráneo con una excelente estabilidad de señal.

Excelente penetración en túneles

La transmisión de banda estrecha de LoRa proporciona una mejor difracción y penetración que muchos sistemas inalámbricos convencionales, lo que la hace muy adecuada para túneles subterráneos curvos.

Expansión flexible

A medida que avanzan las operaciones mineras, se pueden instalar estaciones repetidoras adicionales sin necesidad de rediseñar toda la red de comunicaciones.

Esto reduce significativamente los costes de expansión futuros.

Costo de instalación bajo

En comparación con la infraestructura de fibra óptica o Wi-Fi, la solución LoRa requiere:

• Menos cables

• Ingeniería civil mínima

• Menor tiempo de instalación

• Menores costos de mantenimiento

Comunicación confiable

Cada repetidor reenvía automáticamente los mensajes a través de múltiples saltos.

Si una sección de la mina se expande, la red se puede extender simplemente añadiendo nodos de retransmisión adicionales.

Bajo consumo de energía

Los dispositivos LoRa consumen muy poca energía.

Las estaciones de superficie alimentadas por energía solar y los equipos de retransmisión de bajo consumo energético reducen los costes operativos al tiempo que permiten un funcionamiento continuo.

Escenarios de aplicación

La solución es ideal para:

• minas subterráneas de metales

• minas de oro

• minas de cobre

• minas de mineral de hierro

• Minas de carbón

• Minas de piedra caliza

• Proyectos de excavación de túneles

• túneles hidroeléctricos

• Grandes obras de construcción subterránea

¿Por qué elegir Kanglong?

Kanglong se especializa en soluciones profesionales de comunicación inalámbrica para entornos industriales.

Nuestro sistema de comunicación minera LoRa ofrece:

• Diseño de red personalizado basado en la distribución de las minas.

• Integración de comunicaciones montadas en vehículos

• Despliegue de relés flexible

• Redes inalámbricas de larga distancia

• Soporte OEM y ODM

• Asistencia de ingeniería profesional

• Soporte técnico global

Tanto si su mina es una instalación de reciente construcción como si se trata de una operación subterránea en expansión, Kanglong puede diseñar una solución de comunicación adaptada a la estructura de su túnel, su flujo de trabajo de producción y sus necesidades de cobertura.

Conclusión

La comunicación fiable es esencial para la minería subterránea moderna. Un sistema de comunicación mal diseñado puede provocar retrasos en la producción, riesgos para la seguridad y un aumento de los costes operativos.

La solución de comunicación minera LoRa de Kanglong ofrece una alternativa práctica y rentable a los sistemas tradicionales cableados o celulares. Al combinar estaciones base alimentadas por energía solar, repetidores LoRa inteligentes, radios D6000E montadas en vehículos y terminales portátiles, la solución proporciona comunicación de voz fiable a través de largos y sinuosos túneles subterráneos de transporte, a la vez que permite una fácil expansión a medida que crecen las operaciones mineras.

Si está planificando un nuevo proyecto de minería subterránea o actualizando un sistema de comunicación existente, kanglong Puede ayudarle a construir una red LoRa fiable, escalable y económica, diseñada para las realidades de las operaciones subterráneas.

Preguntas frecuentes

P1: ¿Qué alcance tiene el sistema de comunicación LoRa bajo tierra?
La cobertura depende de la geometría del túnel y de la ubicación de los repetidores. Con repetidores D6000 correctamente posicionados, el sistema puede brindar comunicación confiable a través de varios kilómetros de túneles subterráneos de transporte.

P2: ¿Puede funcionar el sistema sin redes celulares o Wi-Fi?
Sí. La solución funciona independientemente de la infraestructura celular pública y no requiere cobertura Wi-Fi subterránea.

P3: ¿Por qué instalar el D6000E en camiones de transporte?
Los camiones de transporte circulan por toda la mina a diario. La instalación del D6000E en estos vehículos permite una comunicación continua con los conductores y los trabajadores cercanos, a la vez que proporciona una cobertura de red flexible en las zonas de producción activas.

P4: ¿Es fácil ampliar el sistema a medida que crece la mina?
Sí. Se pueden añadir nuevas estaciones repetidoras a lo largo de los túneles recién excavados sin necesidad de sustituir la red existente, lo que hace que la solución sea altamente escalable para la expansión de las operaciones mineras.

P5: ¿Puede Kanglong proporcionar soluciones de comunicación para minería OEM o ODM personalizadas?
Por supuesto. Kanglong ofrece sistemas de comunicación LoRa personalizados, que incluyen radios portátiles, radios para vehículos, repetidores y planificación completa de redes para satisfacer las necesidades específicas de las diferentes minas subterráneas.
